Данная автоматизированная система контроля и учета энергоресурсов (АСКУЭ) котельной реализована на промышленном контроллере Omron, позволяет контролировать и производить сбор и хранение данных по целому ряду технологических параметров работы котельной, ведение архива по всем аварийным ситуациям, штатным включениям и выключениям сетевых, циркуляционных, подпиточных насосов. Контроль включения и выключения всех котлов, информацию по работе каждого котла, тип топлива, блокировки, аварийные ситуации.
• Определение и мониторинг неисправности работы котловой автоматики (передача сигнала «Авария», снимаемого с автоматики котельной)
• Мониторинг давления теплоносителя в контуре котельной
• Мониторинг температуры теплоносителя на выходе и на входе в котел
• Мониторинг количества полезного тепла
• Определение утечки теплоносителя в помещении котельной
• Мониторинг наличия и качества электропитания котловой автоматики
• Мониторинг температуры внутри помещения отапливаемого здания
• Мониторинг уличной температуры
• Наличие и давление топлива (жидкого или газа)
• Возможность подключения дополнительных датчиков, например освещенности или датчиков возгорания, задымления и присутствия в контролируемых помещениях
• Ведение архива измерений
• Информирование о возникновении внештатных ситуаций
Автоматизированная система контроля и учета энергоресурсов (АСКУЭ) котельной
• Определение и мониторинг неисправности работы котловой автоматики (передача сигнала «Авария», снимаемого с автоматики котельной)
• Мониторинг давления теплоносителя в контуре котельной
• Мониторинг температуры теплоносителя на выходе и на входе в котел
• Мониторинг количества полезного тепла
• Определение утечки теплоносителя в помещении котельной
• Мониторинг наличия и качества электропитания котловой автоматики
• Мониторинг температуры внутри помещения отапливаемого здания
• Мониторинг уличной температуры
• Наличие и давление топлива (жидкого или газа)
• Возможность подключения дополнительных датчиков, например освещенности или датчиков возгорания, задымления и присутствия в контролируемых помещениях
• Ведение архива измерений
• Информирование о возникновении внештатных ситуаций
По Техническому Заданию заказчика возможно:
• Размещение вычислителей количества теплоты на каждого потребителя и интегрирование их в систему АСКУЭ с целью мониторинга и учета расхода теплоты по каждому отдельному потребителю;
• Ведение базы данных параметров работы.
Примеры графиков мониторинга данных:

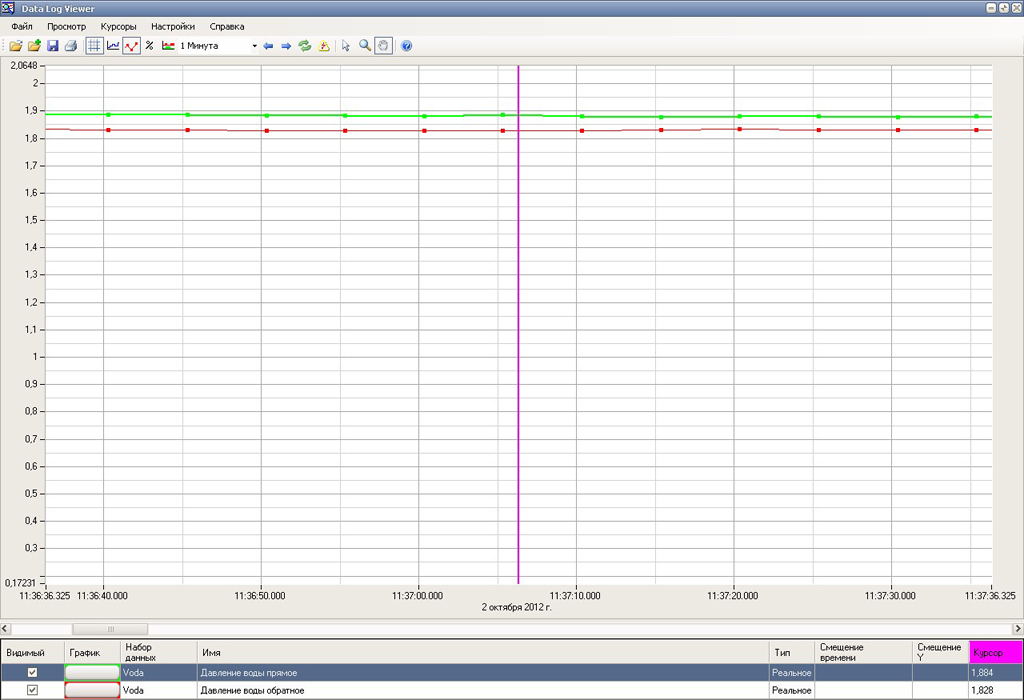

График давления воды, прямое и обратное

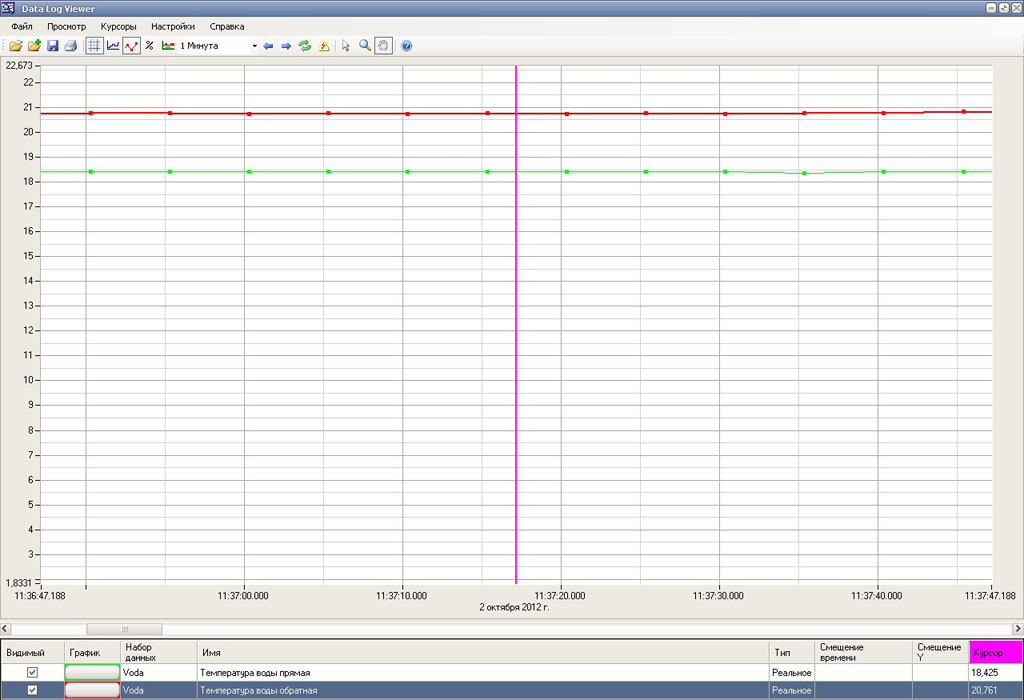

График температуры воды, прямая и обратная
График температуры и давления газа

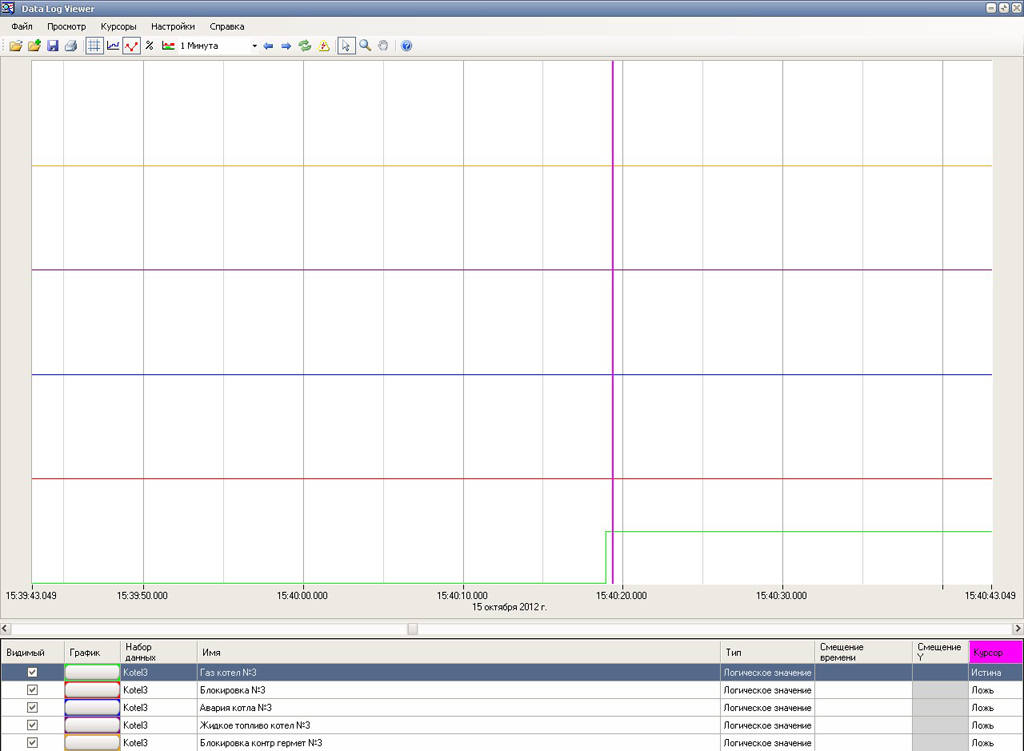

График лога дискретных сигналов котла №3
