АСУ БСУ выполнена на базе оборудования фирмы Omron (Япония). Это стандартное, высоконадежное промышленное оборудование, предназначенное для построения систем автоматического управления. Система объединена с компьютером верхнего уровня, на котором происходит визуализация и управление технологическим процессом, архивирование данных, учет расхода материалов, учет выпущенной продукции, подготовка и печать отчетной документации, передача данных для интеграции в другие системы.

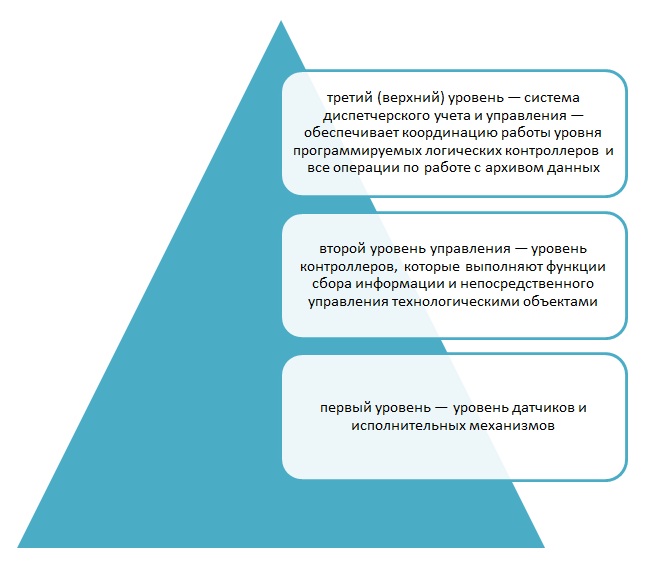

Структура системы автоматизации состоит из трех уровней интеграции:

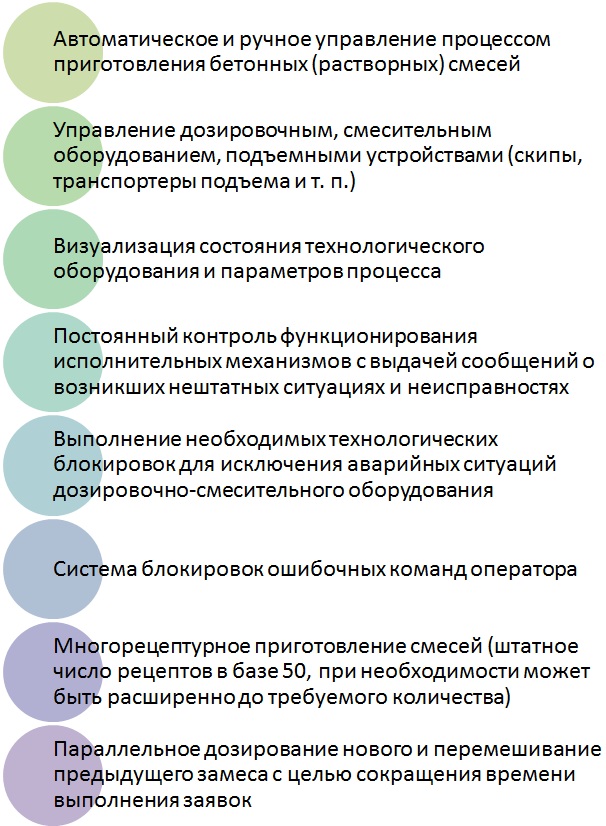

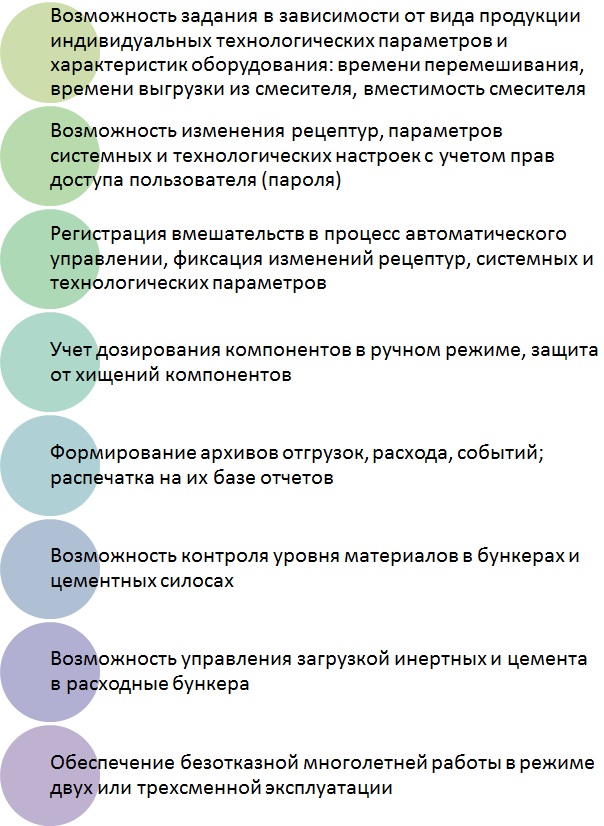

Функции АСУ бетоносмесительным узлом (БСУ):
Данный уровень управления выполняется на базе контроллеров. Система представляет из себя пульт управления, с возможностью автономной работы в любом из трех режимов (автомат, полуавтомат, ручной). В случае автономной системы на пульте управления отображается вся необходимая информация для контроля технологического процесса, индикация состояния, и возможность ввода и программирования режимов дозирования, рецептов, алгоритмов и регламентов работы.

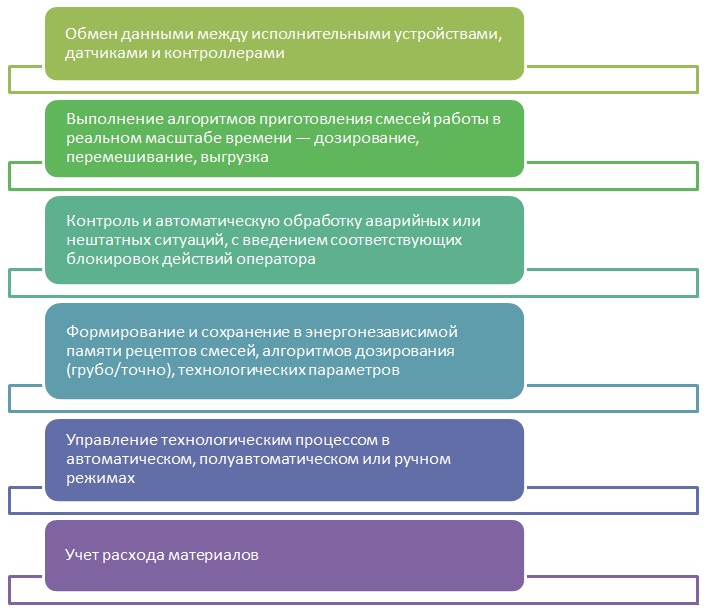

Второй уровень обеспечивает:
Описание третьего (верхнего) уровня управления
Верхний уровень управления и диспетчеризации выполняется на базе SCADA — системы, которая осуществляет управление технологическим процессом дозирования, перемешивания, отгрузки в виде визуализации мнемосхемы тех. процесса, контроль процессов бетонно-смесительных установок, а также формирует работу системы управления базами данных (СУБД).

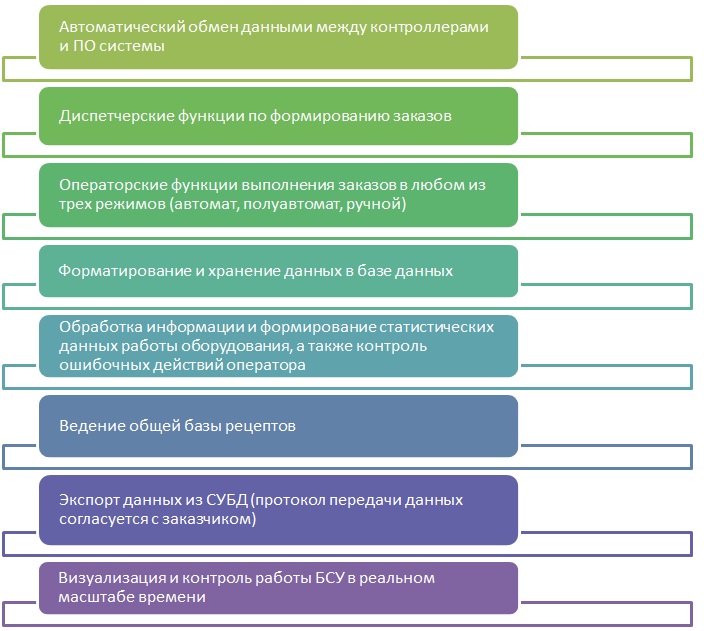

Верхний уровень обеспечивает:
Варианты реализации систем управления БСУ:
Автономный пульт
Индивидуально для каждого заказчика возможно построение АСУ различного уровня, в частности для тяжелых внешних условий, невозможности использования персонального компьютера, в качестве интерфейса ввода/ вывода может быть использован сенсорный дисплей для отображения общей мнемосхемы технологического процесса. Все данные отображаются или вводятся с дисплея. Предусмотрены кнопки управления механизмами.
Данная система обладает высокой надежностью, не требуется компьютера, проста в использовании, работа системы возможна в тяжелых условиях, может располагаться непосредственно в цеху.
Внешний вид и дизайн операторского места может быть выбран по согласованию с заказчиком.
Персональный компьютер SCADA — система
В данном варианте имеется непосредственно шкаф АСУ БСУ в котором располагаются элементы управления, контроллер , коммутирующее аппаратура, преобразователи частоты и верхний уровень реализованный на персональном компьютере, подключенным к шкафу АСУ БСУ, протоколы подключения могут быть различными.
Реализация верхнего уровня (визуализация процесса, задание рецептур, формирование отчетов) может быть согласовано с заказчиком.
Так же при необходимости, возможны любые комбинации автономный пульт/АСУ верхнего уровня.
Структура системы автоматизации состоит из трех уровней интеграции:
Функции АСУ бетоносмесительным узлом (БСУ):
Данный уровень управления выполняется на базе контроллеров. Система представляет из себя пульт управления, с возможностью автономной работы в любом из трех режимов (автомат, полуавтомат, ручной). В случае автономной системы на пульте управления отображается вся необходимая информация для контроля технологического процесса, индикация состояния, и возможность ввода и программирования режимов дозирования, рецептов, алгоритмов и регламентов работы.
Второй уровень обеспечивает:
Описание третьего (верхнего) уровня управления
Верхний уровень управления и диспетчеризации выполняется на базе SCADA — системы, которая осуществляет управление технологическим процессом дозирования, перемешивания, отгрузки в виде визуализации мнемосхемы тех. процесса, контроль процессов бетонно-смесительных установок, а также формирует работу системы управления базами данных (СУБД).
Верхний уровень обеспечивает:
Варианты реализации систем управления БСУ:
Автономный пульт
Индивидуально для каждого заказчика возможно построение АСУ различного уровня, в частности для тяжелых внешних условий, невозможности использования персонального компьютера, в качестве интерфейса ввода/ вывода может быть использован сенсорный дисплей для отображения общей мнемосхемы технологического процесса. Все данные отображаются или вводятся с дисплея. Предусмотрены кнопки управления механизмами.
Данная система обладает высокой надежностью, не требуется компьютера, проста в использовании, работа системы возможна в тяжелых условиях, может располагаться непосредственно в цеху.
Внешний вид и дизайн операторского места может быть выбран по согласованию с заказчиком.
Персональный компьютер SCADA — система
В данном варианте имеется непосредственно шкаф АСУ БСУ в котором располагаются элементы управления, контроллер , коммутирующее аппаратура, преобразователи частоты и верхний уровень реализованный на персональном компьютере, подключенным к шкафу АСУ БСУ, протоколы подключения могут быть различными.
Реализация верхнего уровня (визуализация процесса, задание рецептур, формирование отчетов) может быть согласовано с заказчиком.
Так же при необходимости, возможны любые комбинации автономный пульт/АСУ верхнего уровня.
