Данная автоматизированная система контроля и учета энергоресурсов (АСКУЭ) котельной реализована на промышленном контроллере Omron. Система установлена в распределительно трансформаторной подстанции в составе автономной ТЭС 10КВ, 7268 КВА, в составе РТП 12 отходящих ячеек, 2 ячейки собственных нужд, 4 генераторных ячейки, 2 секционных. Каждая ячейка оборудована соответствующим модулем Sepam. АСКУЭ дает возможность значительного расширения функциональности, ведение ежесекундных измерений и мониторинга всех параметров ячейки, с глубиной архива 1 год, возможность дистанционного включения/ выключения каждой ячейки. По желанию заказчика, отключение соответствующей ячейки по превышению критической уставки реактивной мощности (отдельные параметры для положительной и отрицательной величины), для каждой отходящей ячейки пределы устанавливается отдельно.
Список основных параметров мониторинга и архивирования
• Состояние высоковольтного выключателя, положение выкатного элемента, положение разъединителя, положение ножей заземления, аварийное отключение
• Активная мощность
• Полная мощность
• Реактивная мощность
• Линейное напряжение
• Фазное напряжение
• Фазный ток
• Частота
• Ток нулевой последовательности (измеренный)
• Ток нулевой последовательности (сумма)
• Ток последнего отключения
• Максимальное значение фазного тока (по каждой фазе)
• Среднее значение фазного тока (по каждой фазе)
• Время взвода привода
• Время коммутации
• Число коммутаций каждой ячейки
• Время наработки каждой ячейки
• Текущая мощность активная, КВт
• Текущая мощность полная, КВА
• Реактивная мощность, КВар

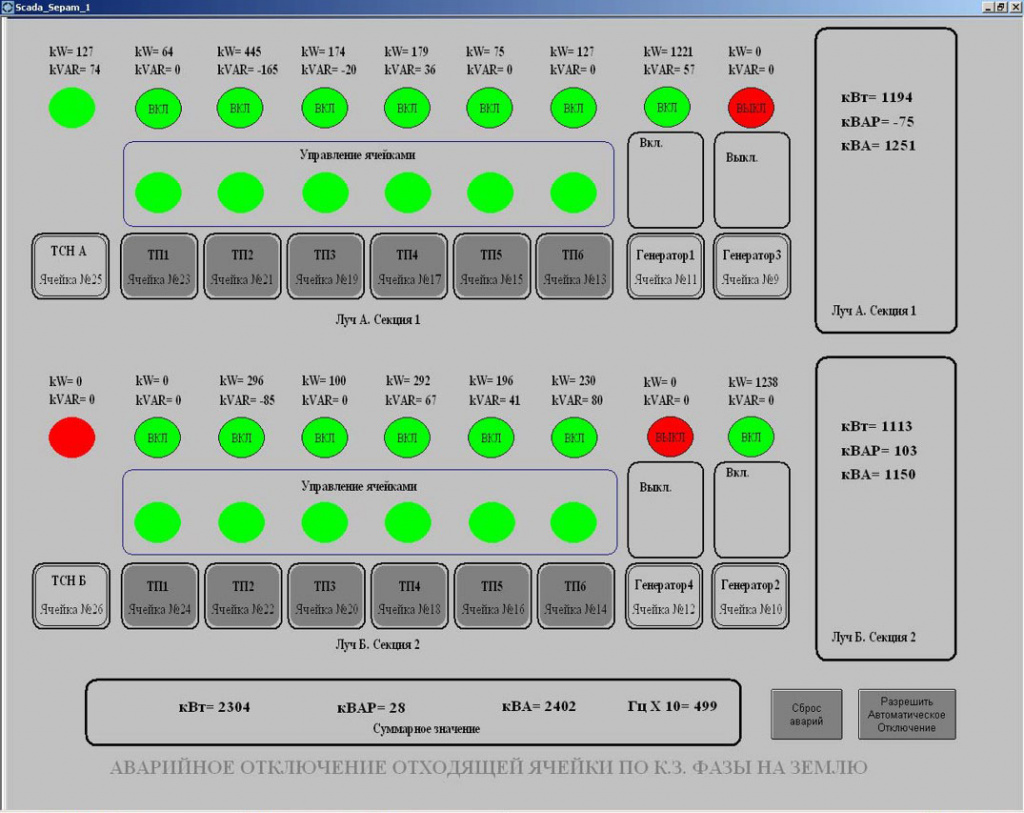

Основной экран АСКУЭ РТП

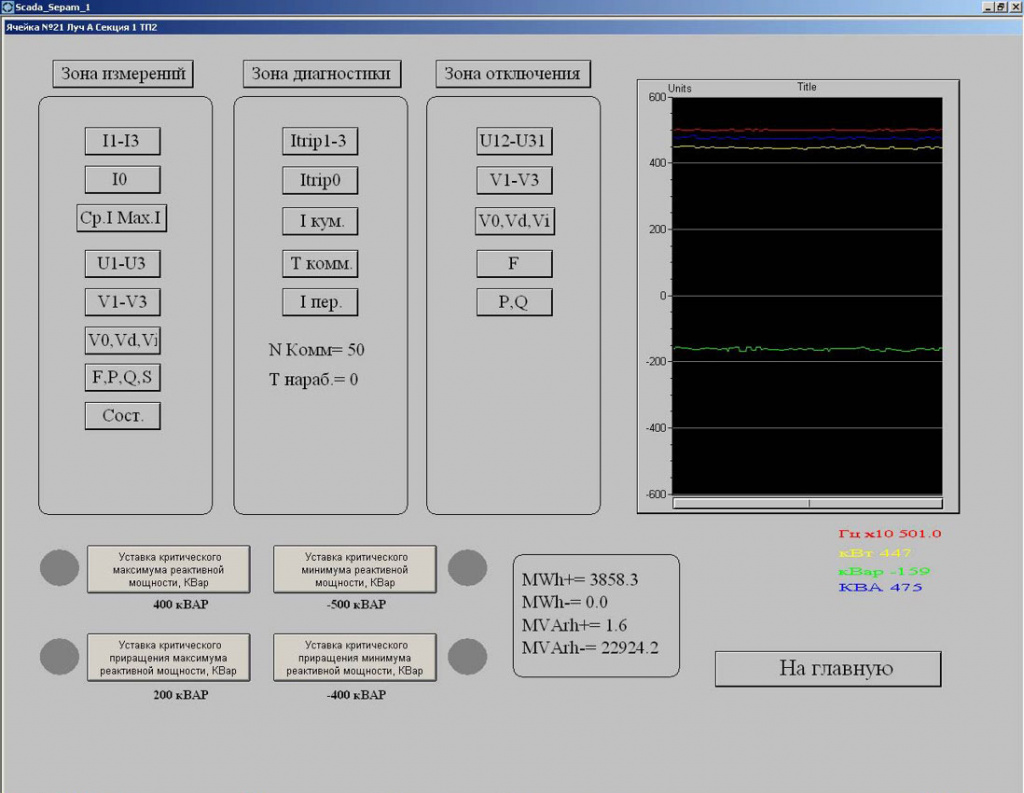

Экран ячейки РТП

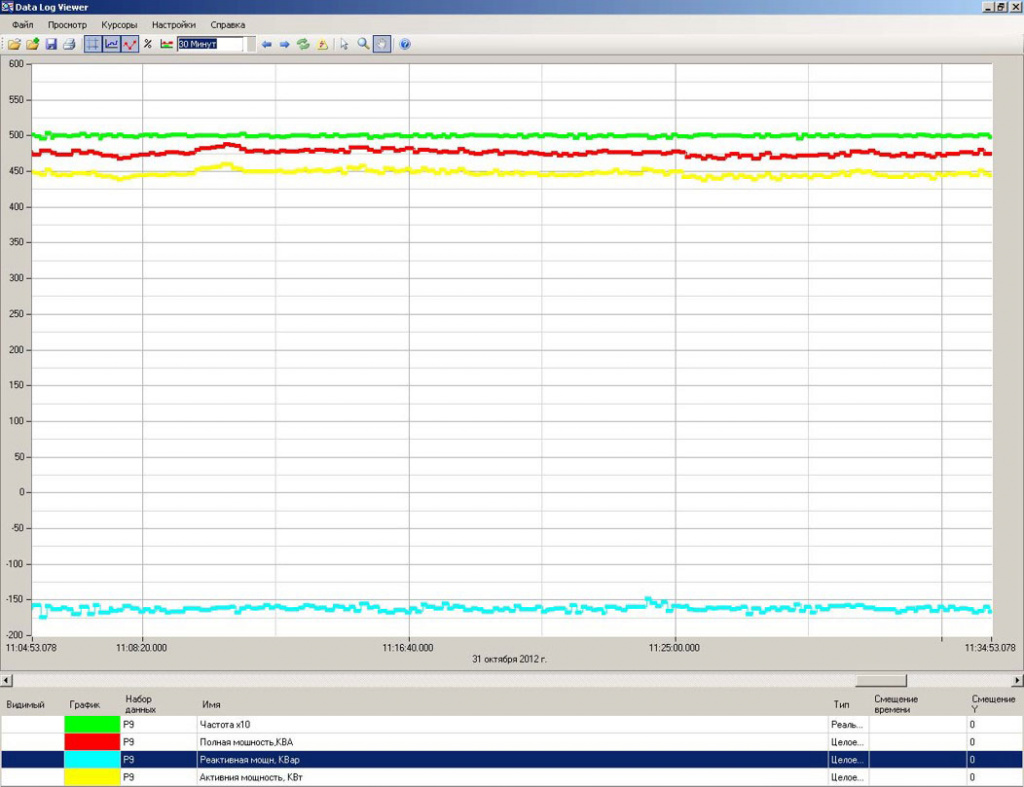

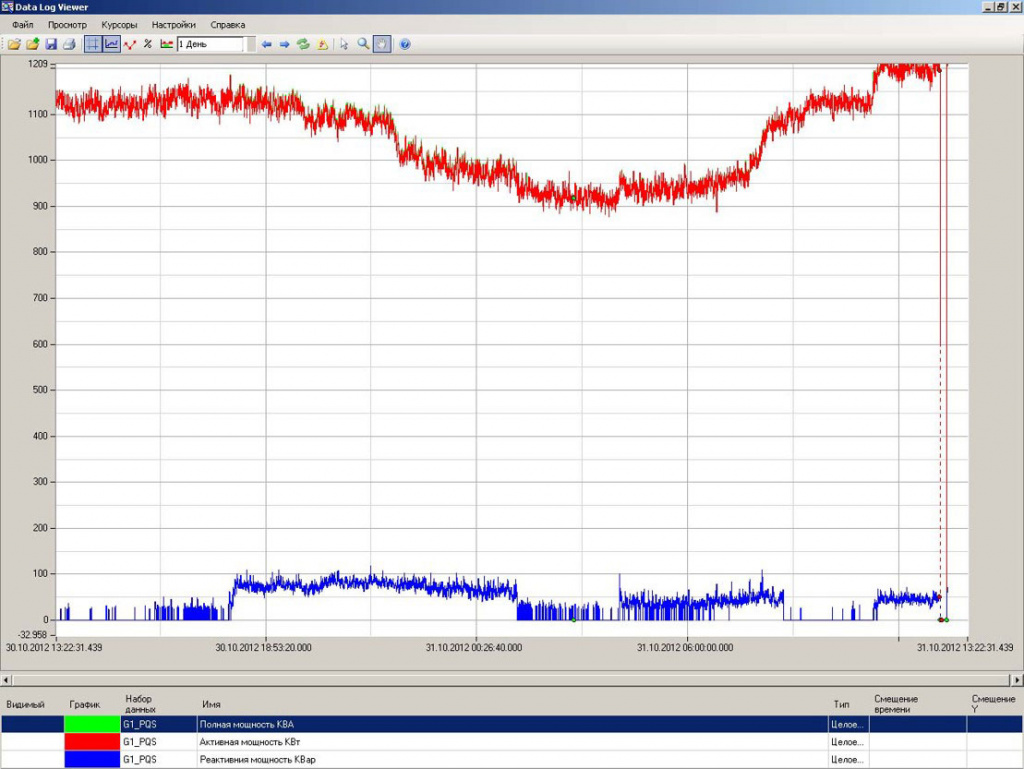

Примеры графиков параметров ячейки
