Пульт ЛСУ КНС хояйственно-бытовых стоков (ХБС) предназначен для управления канализационной насосной станцией, осуществляющей прием и перекачку хозяйственно-бытовых сточных вод как в ручном, так и в автоматическом режиме без постоянного присутствия обслуживающего персонала.
Предусмотрена возможность передачи аварийных сигналов и других параметров технологического процесса в систему верхнего уровня по протоколу Modbus. Пульты ЛСУ КНС ХБС реализованы на базе промышленных контроллеров SIMATIC S7-1200.

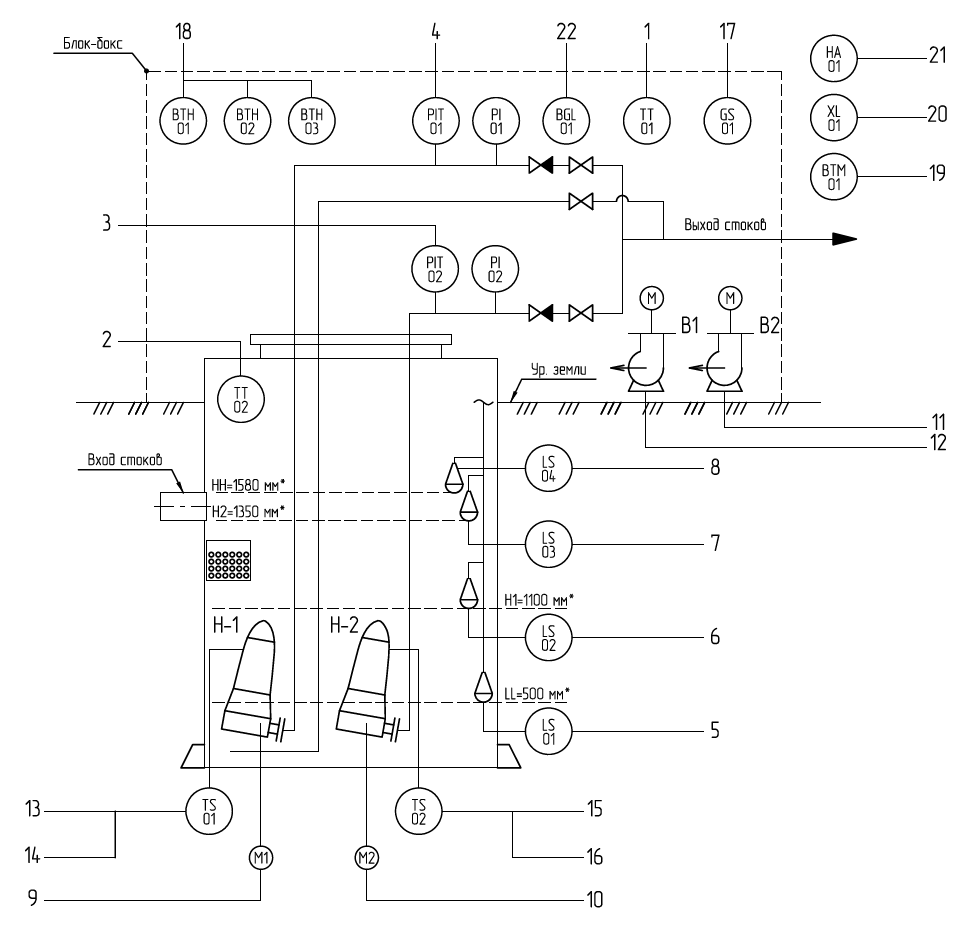

Технологическая схема насосной станции:
1. Датчик температуры в помещении;
2. Датчик температуры сточных вод;
3. Датчик давления на выкиде насоса Н-2;
4. Датчик давления на выкиде насоса Н-1;
5. Контроль уровня 1;
6. Контроль уровня 2;
7. Контроль уровня 3;
8. Контроль уровня 4;
9. Управление насосом Н-1;
10. Управление насосом Н-2;
11. Управление вентилятором В1;
12. Управление вентилятором В2;
13. Тепловая защита 150°С Н-1;
14. Тепловая защита 170°С Н-1;
15. Тепловая защита 150°С Н-2;
16. Тепловая защита 170°С Н-2;
17. Контроль несанкционированного доступа;
18. Тепловые извещатели;
19. Ручной извещатель;
20. Световая сигнализация о пожаре;
21. Звуковая сигнализация о пожаре;
22. Извещатель охранный объемный.
Предусмотрена возможность передачи аварийных сигналов и других параметров технологического процесса в систему верхнего уровня по протоколу Modbus. Пульты ЛСУ КНС ХБС реализованы на базе промышленных контроллеров SIMATIC S7-1200.
Технологическая схема насосной станции:
1. Датчик температуры в помещении;
2. Датчик температуры сточных вод;
3. Датчик давления на выкиде насоса Н-2;
4. Датчик давления на выкиде насоса Н-1;
5. Контроль уровня 1;
6. Контроль уровня 2;
7. Контроль уровня 3;
8. Контроль уровня 4;
9. Управление насосом Н-1;
10. Управление насосом Н-2;
11. Управление вентилятором В1;
12. Управление вентилятором В2;
13. Тепловая защита 150°С Н-1;
14. Тепловая защита 170°С Н-1;
15. Тепловая защита 150°С Н-2;
16. Тепловая защита 170°С Н-2;
17. Контроль несанкционированного доступа;
18. Тепловые извещатели;
19. Ручной извещатель;
20. Световая сигнализация о пожаре;
21. Звуковая сигнализация о пожаре;
22. Извещатель охранный объемный.
Каждый из пультов ЛСУ КНС ХБС обеспечивает:
- прием сигналов от поплавковых релейных переключателей для сигнализации уровня сточных вод;
- управление насосами по сигналу поплавковых релейных переключателей, включение каждого поплавка отображается на передней панели шкафа;
- автоматическое управление погружными насосами в соответствии с положением поплавковых выключателей, а также местное управление каждым насосам при проведении регламентных работ или аварийных ситуаций;
- контроль над электрическими режимами функционирования насосных агрегатов и защиту насоса по температуре обмоток двигателя;
- формирование сигнала «Авария» в случае срабатывания четвёртого поплавкового выключателя LS-04; срабатывания контакта термовыключателя перегрева обмоток TS-01 насоса H1 и TS-02 насоса H2; перегрузка по току потребления насосов H1, H2 и вентиляторов B1, В2;
- автоматический ввод резервного насоса при отказе рабочего (сработала тепловая или электромагнитная защита);
- температурную защиту электродвигателя в автоматическом режиме осуществляющуюся по размыкающим контактам термовыключателей при температуре 150°С;
- температурную защиту электродвигателя в ручном режиме осуществляющуюся по размыкающим контактам термовыключателей при температуре обмотки 170°С;
- автоматическое управления насосами в дистанционном режиме, а также контроль состояний насосных агрегатов по сигналам «Работа», «Авария»;
- прием сигналов от датчика температуры в блок-боксе и датчиков избыточного давления на выкидных трубопроводах каждого насосного агрегата;
- контроль состояния вводов питания АВР;
- возможность вывода в систему верхнего уровня рабочих параметров и аварийных ситуаций по интерфейсу RS-485 протокол Modbus RTU;
- возможность работы от встроенного ИБП (источника бесперебойного питания), время автономной работы не менее 1 часа;
- возможность диагностики интеллектуальных датчиков через связь с системой верхнего уровня по RS-485 через HART-мультиплексор;
- возможность передачи сигналов работа от батареи ИБП, неисправность ИБП на систему верхнего уровня по протоколу передачи данных Modbus RTU.
